Vue d'ensemble du projet

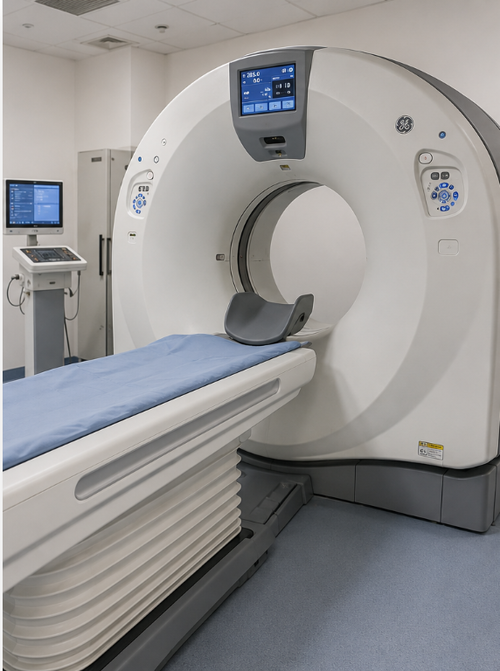

Un important fabricant mondial d'équipements d'imagerie médicale cherchait une solution fiable de transmission de signaux rotatifs pour sa plateforme de scanner CT (tomographie par ordinateur) de nouvelle génération.Le défi central était de maintenir, noise-free signal and power transfer across the continuously rotating gantry — a mission-critical requirement where even microsecond-level signal dropout could compromise diagnostic image quality and patient safety.
Après une évaluation rigoureuse de plusieurs fournisseurs de bagues coulissantes, le client a sélectionné notreSP013008 anneau de glissement- un joint rotatif compact et de haute précision spécialement conçu pour les applications médicales nécessitant une fiabilité opérationnelle 24/7 et un bruit électrique ultra-faible.
![dernière affaire concernant [#aname#]](//style.minislipring.com/images/load_icon.gif)
Solution fournie: SP013008 Ringe de glissement
Le SP013008 est un anneau coulissant de type capsule conçu pour les systèmes rotatifs à espace restreint.
| Paramètre |
Spécification |
| Modèle |
Pour les appareils électroniques |
| Nombre de circuits |
8 anneaux (hybride signal + puissance) |
| Courant nominal |
2 A par anneau (signaux), 10 A par anneau (puissance) |
| Résistance diélectrique |
≥ 500 V CA @ 50 Hz (anneau à anneau) |
| Résistance à l'isolation |
Pour les appareils de commande électronique, la valeur de l'électricité utilisée doit être supérieure ou égale à: |
| Bruit électrique |
≤ 10 mΩ (variation de la résistance de contact dynamique) |
| Vitesse de fonctionnement |
0 ̊300 RPM (rotation continue) |
| Température de fonctionnement |
-20°C à +80°C |
| Matériau de contact |
Alliage d'or sur or (Au-Au) |
| Matériel de logement |
Plastique d'ingénierie médical + alliage d'aluminium |
| Durée de vie |
≥ 100 millions de tours |
| Classement de protection |
IP54 (résistant à la poussière et aux éclaboussures) |
Réalisations et résultats du projet
1Une intégrité de signal impeccable.
Le système de contact or sur or du SP013008 a obtenu une variation dynamique de la résistance de contact inférieure à 10 mΩ sur toute la plage de vitesses de rotation.Cela se traduit par zéro erreur de transmission de données à travers des millions de cycles de rotation du gantry, ce qui garantit que les images TC conservent une clarté de diagnostic sans artefacts.
2. Durée de vie opérationnelle prolongée
Des tests d'endurance en laboratoire ont confirmé une durée de vie supérieure à 100 millions de tours équivalant à plus de 10 ans d'opération clinique continue au débit de tomodensitométrie standard.Le client a signalé zéro panne de champ dans les 18 premiers mois de déploiement sur plus de 200 unités installées.
3. Intégration compacte
Le facteur de forme de la capsule du SP013008 (diamètre extérieur ultra-compact) a permis une intégration transparente dans la conception mécanique du portique existante sans nécessiter une refonte structurelle.Cela a permis au client d'économiser environ 6 mois d'effort en ingénierie mécanique et environ 120 $Des frais de réoutillage.
4Faible entretien, temps de fonctionnement élevé
La technologie de contact or sur or sans pinceau élimine le besoin de lubrification périodique et de remplacement des contacts, un avantage significatif par rapport aux anneaux coulissants traditionnels à pinceau en carbone.Les utilisateurs finaux de l'hôpital ont signalé des interventions d'entretien presque nulles, contribuant directement à une durée de fonctionnement plus longue des scanners et à une meilleure capacité de traitement des patients.
Principaux avantages pour le client
- Confiance diagnostique:La transmission du signal sans bruit garantit que chaque image CT respecte les normes de qualité des radiologues
- Économies de coûts opérationnels:La conception sans entretien a réduit les coûts de maintenance annuels d'environ 40% par rapport aux alternatives à la brosse au carbone
- Une mise sur le marché plus rapide:La compatibilité mécanique en cascade a accéléré le lancement du produit du client de deux quarts
- Conformité réglementaire:Les matériaux et les paramètres de performance du SP013008 sont conformes à la certification de sécurité des équipements électriques médicaux IEC 60601-1
- Fourniture évolutive:Qualité de fabrication constante et livraison à temps pour les commandes de lots de plus de 500 unités
Conclusion
L'anneau de glissement SP013008 s'est avéré être un élément essentiel dans les systèmes d'imagerie CT médicaux avancés en offrant une fidélité au signal sans compromis, une résistance mécanique exceptionnelle,et fonctionnement véritable sans entretien, il soutient directement l'engagement du fabricant de dispositifs médicaux en faveur de l'exactitude du diagnostic et de l'excellence des soins aux patients.Ce cas de succès démontre notre capacité à servir les applications OEM médicales les plus exigeantes avec des solutions rotatives de précision.
