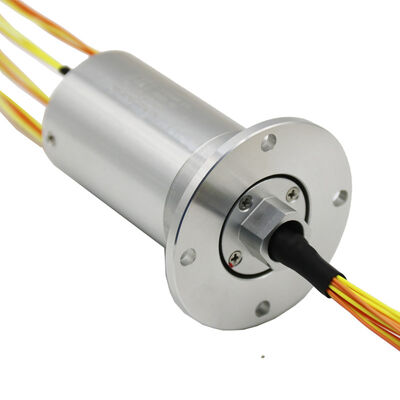

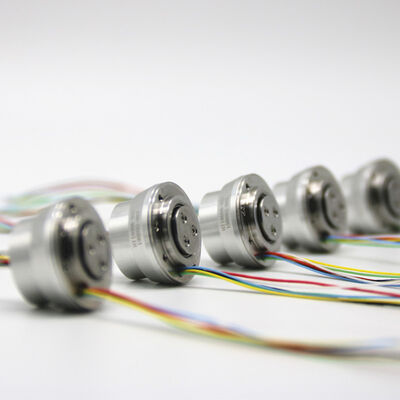

高性能需要のための0-250VDC/2Aミニスリップリングでスムーズなデータ転送
SP012012-012-A超コンパクトな伝導性スリップリング
SP012012-012-Aはマイクロスリップリング技術の最先端で 最もスペースが限られたアプリケーションで 高性能な信号と電力を送るために設計されています
主要 な 利点:
✔ 超小型化 デザイン - 特殊 な コンパクト な 足跡 を 保持 し,あらゆる ミリメートル が 重要 な 装置 に 最適 化 さ れ て いる
✔ 精密 工学 - 高度 な 接触 技術 は,電気 の 騒音 を 少なく し て 安定 し た 伝送 を 保証 し ます
✔ 頑丈 な 建築 ― 高級 の 材料 が 厳しい 運用 条件 に 耐え ます
✔ 信頼性の高いパフォーマンス - 連続回転アプリケーションでも一貫した信号完全性
主要用途:
•慣性ナビゲーションシステム (INS) - 精密なガイドと安定化プラットフォームに最適
•航空宇宙 - ミッション・クリティカル・エボイニックとUAVアプリケーション
•ロボットシステム - コンパクトなロボット関節とギンバル機構
•医療機器 - ミニチュア手術・診断装置
この革新的なスリップリングソリューションは 空間効率と妥協のない性能を組み合わせて 信頼性の高い 360°連続回転を必要とする 先進的な運動システムに最適です
技術パラメータ
|
電気仕様 |
|
|
についてサインループ |
12 |
|
断熱抵抗 |
250MΩ/250V/DC |
|
定位電圧/電流 |
0 - 250VDC /最大 2A |
|
介電力強度 |
250VAC/50Hz/60s |
|
ダイナミック抵抗の変化値 |
≤10mΩ |
|
メカニカル仕様 |
|
|
定速 |
0- ロープ30回転/分 |
|
労働生活 |
2百万回転/分 |
|
動作温度 |
-40歳°C ~70°C |
|
操作用ヒューミdこの |
≤80% |
|
接触材料 |
金-金 |
|
殻材料 |
304sステンレス鋼 |
|
線長 |
300mm |
|
外部寸法 |
外径12.5mm 長さ15.9mm |
サイズ
応用シナリオ
医療機器,インテリジェントロボット,慣性ナビゲーションプラットフォームと機器,エンジニアリング機械機器など
スリップリングソリューションの技術的利点
1金と金との接触技術
- 高価な金属接触を使用するコア摩擦ペア技術
- 超長寿の耐磨性能が優れている
2精密製造の卓越性
- 組み込み鋳造は,リング溝とベアリングとの間に ≤0.01mmの同心性を確保します
- ミラー仕上げは,最適な接触信頼性のためにRa0.02表面の滑らかさを達成
- 一貫した高性能のために<0.01mmの狭い寸法容量を維持
3洗濯機を洗い
- 独占のゼロに近い圧力ブラシ設計
- カスタムモジュレーションプロセスは,運用寿命を33%延長します
4コンパクトで高密度の設計
- 空間節約のマルチループ構成
- 軽量 構造 で システム の 負荷 を 最小 に する
- 性能を維持しながら設置のフットプリントを減らす
5堅牢な環境保護
- 304型ステンレス・ステール
- 汚染物質に対する優れた密封
- 極端な条件で信頼性の高い動作のために設計
性能上の利点:
- 維持期間を延長する
- 信号の整合性が向上した
- システム停止時間を減らす
- 運用効率の向上
私たちのスリップリングは 精密な工学と 頑丈な材料を組み合わせ 要求の高いアプリケーションで 卓越した信頼性を提供します
