カスタム スリップリングが必要ですか？ 12～100 回路、任意のワイヤ長をご用意しています。迅速なプロトタイピング！
技術的パラメータ
|
電気的仕様 |
|
|
設計ループ12 |
絶縁抵抗 |
|
25 |
0V/DC250V/DC定格電圧/電流 |
|
0-2 |
50VDC / 最大 2A誘電耐力 |
|
250VAC/50Hz/60s |
動的抵抗変化値 |
|
≤10mΩ |
機械的仕様 |
|
定格速度 |
|
|
0- |
30 rpm動作寿命 |
|
2 |
百万 rpm動作温度 |
|
-40 |
℃動作湿度 70℃動作湿度 |
|
dity≤ |
80%接触材料 |
|
金 |
-金シェル材料 |
|
304 s |
ステンレス鋼ワイヤ長 |
|
300mm |
外形寸法 |
|
外径 12.5mm、長さ 15.9mm |
サイズ |

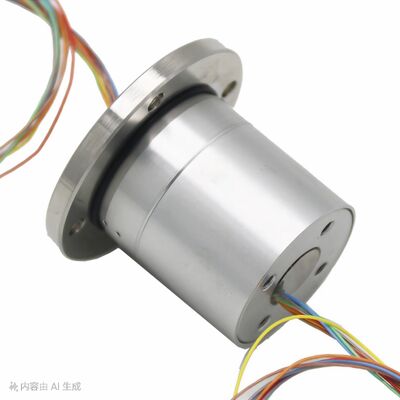

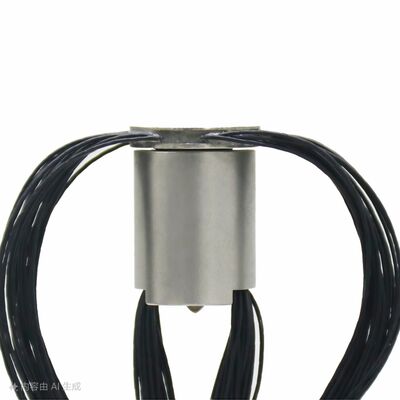

SP012012-012-A
超小型導電性スリップリング当社の SP012012-012-A は、最もスペースの限られた用途で高性能な信号と電力伝送を実現するために設計された、マイクロ スリップリング技術の最先端を代表しています。
主な利点:
✔ 超小型設計 - あらゆるミリメートルが重要な設置に最適化された、非常にコンパクトなフットプリント
✔ 精密エンジニアリング - 高度な接触技術により、電気的ノイズを最小限に抑えながら安定した伝送を実現
✔ 堅牢な構造 - 高品質の材料が過酷な動作条件に耐えます
✔ 信頼性の高いパフォーマンス - 連続回転用途でも一貫した信号完全性
主な用途:
•慣性航法システム (INS) - 精密なガイダンスおよび安定化プラットフォームに最適
•航空宇宙 - ミッションクリティカルなアビオニクスおよび UAV アプリケーション
•ロボットシステム - コンパクトなロボットジョイントおよびジンバル機構
•医療機器 - 小型手術および診断デバイス
この革新的なスリップリングソリューションは、スペース効率と妥協のないパフォーマンスを兼ね備えており、信頼性の高い 360° 連続回転を必要とする高度なモーションシステムに最適です。
アプリケーションシナリオ
医療機器、インテリジェントロボット、慣性航法プラットフォームおよび機器、エンジニアリング機械設備など。
当社のスリップリングソリューションの技術的利点
1. 金 - 金接触技術
- 貴金属接点を利用したコア摩擦対技術
- 非常に長い耐用年数のための優れた耐摩耗性を実現
2. 精密製造の卓越性
- 一体型鋳造により、リング溝とベアリング間の同心度 ≤0.01mm を実現
- ミラー仕上げにより、最適な接触信頼性のために Ra0.02 の表面平滑性を実現
- 一貫した高性能のために、<0.01mm の厳しい寸法公差を維持
3. 高度なブラシシステム- 独自のほぼゼロ圧力ブラシ設計
- カスタム変調プロセスにより、動作寿命が 33% 延長
4. コンパクトで高密度な設計
- 省スペースのマルチループ構成
- 軽量構造により、システム負荷を最小限に抑えます
- パフォーマンスを維持しながら設置面積を削減
5. 堅牢な環境保護
- フル 304 ステンレス鋼構造
- 汚染物質に対する優れたシーリング
- 極端な条件下での信頼性の高い動作のために設計
パフォーマンスの利点:
- メンテナンス間隔の延長
- 信号完全性の向上
- システムダウンタイムの削減
- 運用効率の向上
当社のスリップリングは、精密エンジニアリングと堅牢な材料を組み合わせることで、要求の厳しい用途で比類のない信頼性を実現します。
