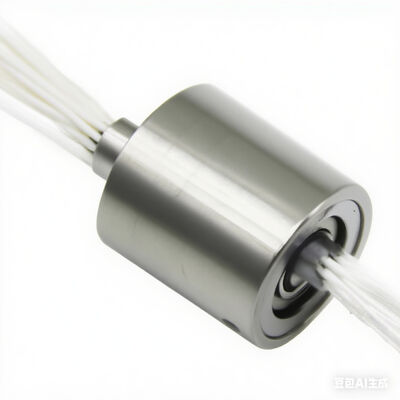

超長寿命 スリップリング
製品の特徴
- 超 コンパクト デザイン:直径は:6mmミニスリップリングは 標準モデルより 50%小さく ドローンや医療用内視鏡や ミニチュアロボットなどの 限られた空間装置に最適です
- 高速性能: 回転速度最大で動作する101000 RPM極端な条件でも安定した電源と信号伝送を保証します
- 汎用型トランスミッション: 電力,データ (10Gbpsまで) とイーサネット信号の同時転送をサポートし,複数のコネクタの必要性を軽減します.
- 耐久 的 な 材料耐磨型PEEK保温材で,使用寿命は1年以上です.1000万回転.
テクニカルパラメータ
|
電気仕様
|
|
についてサインループ
|
1〜8
|
|
断熱抵抗
|
250MΩ/250V/DC
|
|
定位電圧/電流
|
80VDC /1A について
|
|
介電力強度
|
>250VAC/50Hz/60s
|
|
ダイナミック抵抗の変化値
|
≤10mΩ
|
|
メカニカル仕様
|
|
定速
|
0- ロープ1000rpm(1000〜10000RPMはカスタマイズする必要があります)
|
|
労働生活
|
10百万回転/分(>100万 rpm 調整が必要)
|
|
動作温度
|
-40歳°C ~65°C
|
|
操作用ヒューミdこの
|
≤80%
|
|
接触材料
|
金-金
|
|
殻材料
|
アルミ合金
|
|
体重
|
<20g
|
|
IPグレード
|
IP51
|
サイズ
技術的な利点:
ü スリッピング金属接触技術で,非常に長い使用寿命を保証します.
ü 鏡処理技術:スリップリング接触面の滑らかさがRa0に達することを確認する.02信頼性が向上します
ü 精密部品製造プロセス:寸法容量<0.01mm,高精度,より安定した性能.
ü 先進的なブラシワイヤー調節技術: ブラシ設計とデバッグプロセスはほぼゼロ圧力で,スリップリングの寿命を1/3延長します.
ü サイズが小さく 構造がコンパクトで ユーザーのスペースの制約を満たすことができます
ü スリップリングは固体アルミ合金金属構造を採用し,密封性能が高く,極端な環境に適しています.
ü 高速で,調整可能な速度で,1分間に1万回転.
ü 長寿命で1分間に100万回転
製造プロセス
- 精密加工: 部品の精度を保証するために,高度なCNCマシン (例えばDMG MORI) を利用します.±0.002mm.
- 自動組み立て: 10000級 クリーンルームで組み立て,ブラシ・リングの一致な調整と接触圧力制御 (0.1〜0.5N) を保証するロボットアームを使用します.
- 表面処理: 3〜5μmの金層を真空イオン塗装技術で塗装し,導電性と耐腐蝕性を高めます.
厳格 な 検査
- 電気試験: キースリー 2000 マルチメーターを使って接触抵抗を測定し,キーシート信号解析器を使ってデータ伝送の整合性を確認します.
- メカニカルテスト: 高速回転試験 (Magtrol HB-1000) を最大1000時間,振動耐性試験 (Brüel & Kjær) を実世界の条件をシミュレートするために対象とする製品.
- 環境試験: 信頼性を確保するために,温度のサイクル (-40°Cから+120°C) と湿度 (95%RH) の試験をワイス・テクニックの気候室で実行する.
品質保証と保証
- 認証: すべての製品はISO 9001:2015認証されており,要求に応じてCE,RoHS,UL規格を満たすようにカスタマイズできます.
- 保証楽しんで5 年間の保証製造の欠陥をカバーします. 品質管理チームは,出荷前に100%最終的な検査を行います.
販売後サービス
- 24/7 のサポート: 私たちの多言語技術チーム (英語,スペイン語,ドイツ語) は,問い合わせに応答し,トラブルシューティングのガイドを提供するために24時間利用可能です.
- 迅速 な 修理 と 交換: 製品が故障した場合,保証期間中に迅速な修理サービスと無料の交換を提供しています.
ロジスティック
- 迅速な配達:緊急注文では,DHLまたはFedEx快速送料 (3 - 5 日) を選択してください.大量注文は,より低コストで海運 (15 - 30 日) で送ることができます.
- 安全な包装: ミニスリップリングはそれぞれ 静止性防止袋と 衝撃吸収性泡に詰められ 輸送中に損傷を防ぐため 頑丈な箱に入れます
- オーダーメイド 送料: 私たちはあなたの要求に応じてドアツードア配送,EXW,FOB,またはCIFの条件を整理することができます.
なぜ 私たちを選んだのか?
- 工場 - 直接価格: 12 年以上の経験を持つ 優れた製造業者として 品質を損なうことなく 競争力のある価格を提供しています
- OEM/ODMサービス: サイズとチャネル番号から特別な環境要件まで,あなたの特定のニーズに基づいてミニスリップリングをカスタマイズします.
- 証明 さ れ た 経験電子機器と自動化業界で有名なブランドを含む 世界中で300人以上の顧客にサービスを提供しています
広範囲 の 応用
- 航空宇宙・防衛: 衛星アンテナとミサイル誘導システムで安定したデータ送信を可能にします.
- 再生可能エネルギー: リアルタイムピッチ制御で風力タービンの出力を最適化
- 産業自動化: 高速ロボットアームを自動車製造でサポートし,精密な操作を行う.
- 医療機器CTスキャナーや外科ロボットの正確な信号転送を保証します
- エンターテインメント&メディア舞台機器や空中撮影用ドローンの動的動きを 促進する
工場の強みとサービス
製造元として経験15年以上そしてISO 9001 規格:2015認証,私たちの10,000m2工場は統合CNC加工,レーザー溶接そして自動組み立てライン我々は提供します:
- カスタマイズ: サイズ,チャネル数,環境耐性など,お客様の特定の要求に基づいて,個人向けに作るソリューション
- 品質保証:高速回転試験,信号整合性分析,環境シミュレーションによる100%の検査
- 技術支援営業前・販売後のトラブルシューティング
今すぐ連絡してください!
持ってきて無料のオート12時間以内に! 高速滑りリングで 機器の性能を向上させてください
メール: カイン@ミニスリプリング.com
ワットサップ番号: +86 18820281330
工場表示
スリップリング製造会社について
ローティング・コネクティビティのための革新的なソリューション
高性能スリップリングを製造する リーダーとして 信頼性の高い電気回転関節の 設計と製造に特化しています医療機器導電性スリップリング技術における 長年の専門知識により 精密な設計ソリューションを 提供し,回転システムにおける 絶え間ない電源と信号伝送を 保証しています
最先端の生産ライン
製造施設は 優れた機械と自動化されたプロセスで 設備されており 品質と効率が 安定しています
1精密機械加工 精密機械は,0.005mmの容量まで狭いスリップリングを製造する.
2自動組立ステーションは,超低抵抗と延長寿命のための貴金属の接触装置を設置します.
3複層回路統合 高度な巻き込み機械は,コンパクトスリップリングにおける回路の正確な調整を保証します.
4柔軟な製造は,大量の生産とカスタム化された小量注文の両方を可能にします.
厳格 な 検査 と 品質 保証
すべてのスリップリングは 厳格なテストプロトコルを経て 信頼性を保証します
電気試験線
- 接触抵抗試験 〜10mΩのダイナミック抵抗変動を保証する.
- 断熱と介電強度試験 断熱抵抗 (≥100MΩ) を検証し,高電圧破損試験に耐える.
低騒音と安定したデータ送信のための高周波テスト
メカニカル・環境試験
長期耐久性を確認するために200万回以上の回転をシミュレートします
- 振動と衝撃耐性 MIL-STD-810G条件下で性能を検証する
温度サイクル 熱ショックテストで -40°Cから +85°Cまで完璧に動作します
総合的な品質管理プロセス
ISO 9001 認証の品質管理システムにより すべての製品が 最高の基準を満たすことを保証します
1入荷物資検査 原材料 (ステンレススチール,金合金) の適合が確認されます.
2自動光学検査 (AOI) は,組み立て中に重要な次元を監視します.
3最終製品監査 運送前に100%機能テスト
4追跡可能性 レーザーでマークされたシリアル番号 完全な生産履歴を追跡するために
