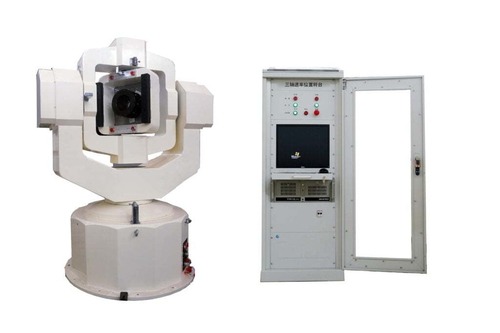

Caso di applicazione degli anelli di scivolo nei giradischi di prova aerospaziali

L'asse di azimut del giradischi opera a una velocità di rotazione massima di 100 giri al minuto, con una precisione di posizionamento di ± 0,001 °. La trasmissione tradizionale a cavo ha affrontato tre problemi critici:

1. Stanchezza meccanica: Le ripetute piegature dei cavi durante la rotazione hanno portato a frequenti rotture del filo, che richiedevano manutenzione mensile e un aumento del tempo di fermo.
2. Interferenze e perdite del segnale: i cavi contorti hanno generato interferenze elettromagnetiche (EMI) che hanno interrotto i segnali analogici deboli dei sensori inerziali, con conseguenti errori dei dati di prova fino al 5%.
3. Distanza di rotazione limitata: i cavi limitavano la rotazione continua a 360°, costringendo il giradischi a fermarsi e a invertire periodicamente la direzione, compromettendo il realismo delle prove di simulazione dinamica.

Per far fronte a queste sfide, l'azienda ha integrato unanello di scivolo a forma di capsula personalizzato(modello: SR-CT-12-ETH) sviluppato da un produttore professionale di anelli di scivolo.

L'anello di scivolamento SPR-ing®s integra 12 canali elettrici (per 24V di corrente continua e segnali RS485) e 1 canale di fibra ottica (per Ethernet 10Gbps), consentendo la trasmissione simultanea di potenza,segnali di controllo, e dati ad alta larghezza di banda in un'unica unità compatta (diametro: 45 mm, lunghezza: 80 mm) che si inserisce perfettamente nell'asse del giradischi.

• Tecnologia di contatto oro-oro: L'anello di scivolo dell'SPR-ing utilizza anelli in ottone placcati in oro e spazzole placcate in oro, riducendo al minimo la resistenza al contatto (≤ 0,01Ω) e l'attenuazione del segnale.Questo ha ridotto il rumore nei segnali dei sensori analogici a meno di 1mV, riducendo gli errori dei dati di prova al di sotto dello 0,5%.
• Disegno protetto: un alluminio nichellato e strati interni di schermatura EMI impediscono la comunicazione tra i canali,garantire una trasmissione stabile dei segnali Ethernet ad alta frequenza anche a velocità di rotazione massima.

• Funzionamento senza manutenzione: L'anello di scivolo del SPR-ing è riempito di grasso ad alta temperatura per l'auto lubrificazione, eliminando la necessità di un'olio regolare.La sua durata di servizio supera i 10 milioni di rotazioni (equivalente a 5+ anni di funzionamento continuo nel giradischi di prova).
• Ampia adattabilità ambientale: opera in modo affidabile a temperature comprese tra -40°C e 85°C e a livelli di vibrazione fino a 10G, soddisfacendo le dure condizioni degli ambienti di prova aerospaziali.

Dall'integrazione dell'anello di scivolo, il giradischi di prova ha ottenuto notevoli miglioramenti:

1. Rotazione continua ininterrotta: L'anello di scivolo consente una rotazione a 360° 24 ore su 24 senza intreccio di cavi, consentendo test di simulazione dinamici che imitano le condizioni di volo del mondo reale (ad esempio,monitoraggio dell'antenna satellitare durante la manovra orbitale).
2. Riduzione del tempo di inattività di 10 volte: sono stati eliminati i guasti meccanici dovuti all'affaticamento dei cavi, riducendo i costi di manutenzione del 60% annuo.
3. Elevazione dell'accuratezza della prova: L'alta integrità del segnale garantisce che i test del sistema di navigazione inerziale soddisfino gli standard di precisione di livello militare, sostenendo lo sviluppo dell'azienda di attrezzature aerospaziali di nuova generazione.

Nei sistemi rotativi ad alta precisione come i giradischi di prova aerospaziali, gli anelli di scivolo fungono da "nucleo neurale" critico che collega componenti stazionari e rotanti.Risolvendo i limiti inerenti alla trasmissione a cavo, quali l'usura meccanica, degrado del segnale e anelli a rotazione limitata non solo migliorano l'affidabilità operativa e la durata di vita, ma sbloccano anche il pieno potenziale prestazionale delle apparecchiature rotanti.Per applicazioni che richiedono un'elevata precisione, larghezza di banda elevata e rotazione continua, gli anelli di scivolo personalizzati sono un componente fondamentale indispensabile.
