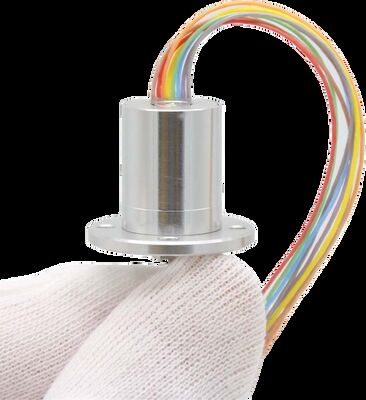

Connettore elettrico rotativo a mini-anello a scivolo di piccole dimensioni per sistemi di trasmissione di potenza di segnale

1
MOQ
200-800USD
prezzo
Small Size Mini Slip Ring Rotary Electrical Connector for Signal Power Transmission Systems
Caratteristiche Galleria Descrizione di prodotto Ora chiacchieri
Caratteristiche
Specificazioni
Velocità di rotazione: 0-3000 giri/min
Ciclo di progettazione: 6
Cambiamento di resistenza dinamica: ≤10 mΩ
Temperatura di lavoro: -45℃ ~ 60℃
Corrente massima: 1A
Materiale del guscio: Lega inossidabile di steel+Alluminum
Evidenziare:

Connettore elettrico Mini Slip Ring

,

piccolo anello di contatto rotante

,

anello di contatto per la trasmissione di potenza
Informazioni di base
Luogo di origine: Shenzen
Marca: SPR-ing
Numero di modello: SP018006
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: 1 settimana
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 1000/mese
Descrizione di prodotto
Connettore elettrico rotativo di piccole dimensioni con mini anello collettore per trasmissione di segnali e potenza

ILSP018006 mini anello collettore elettricoè progettato per gli UAV che lo richiedonoRotazione a 360° con alimentazione ininterrotta e trasmissione del segnale. Dotatocostruzione leggera (<30g),custodia in acciaio inossidabile + alluminio, EProtezione IP51, garantisce un funzionamento affidabile in presenza di vibrazioni e rotazione.

Applicazioni
  • Giunti cardanici per fotocamere UAV
  • Moduli sensore per droni
  • Robotica aerea
Specifiche tecniche
Specifiche elettriche
Ciclo di progettazione 6
Resistenza di isolamento 250 MΩ/250 V/CC
Attuale 1A
Rigidità dielettrica >250 VCA/50 Hz/60 s
Valore di modifica della resistenza dinamica ≤10 mΩ
Specifiche meccaniche
Velocità nominale 0-3000 giri/min
Vita lavorativa ≥100 ore (Durata di stoccaggio: ≥12 anni)
Temperatura operativa Da -45 ℃ a 60 ℃
Materiale di contatto Oro-oro
Materiale della calotta Acciaio inossidabile + lega di alluminio
Coppia di avviamento massima 3 milioni di Nm
Peso <30g (escluso filo)
Grado IP IP51
Disegno di contorno
Technical outline drawing of SP018006 mini electric slip ring showing dimensions and mounting details
Vantaggi tecnici
Tecnologia Core Friction Pair:La tecnologia dei contatti in metallo dorato garantisce una durata estremamente lunga
Processo di fusione integrato:Concentricità tra scanalatura dell'anello e cuscinetto ≤ 0,01 mm
Tecnologia di elaborazione dello specchio:La levigatezza della superficie di contatto raggiunge Ra0,02 per un contatto affidabile
Produzione di componenti di precisione:Tolleranza dimensionale <0,01 mm, spostamento assiale <0,01 mm
Modulazione avanzata del filo della spazzola:Il design della spazzola a pressione quasi nulla prolunga la durata dell'anello collettore di 1/3
Capacità ad alta velocità:Velocità massima di 8000 giri al minuto (con sistema di raffreddamento)
Durata della vita estesa:Vita operativa massima fino a 100 milioni di giri
