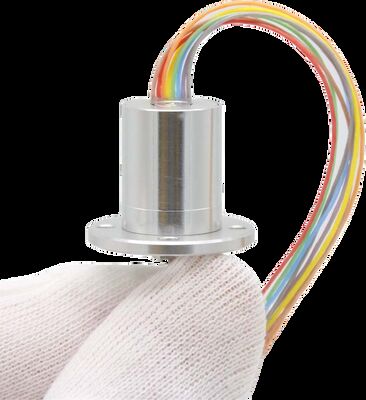

Mini-anello a scivolo sviluppato per la trasmissione elettrica continua per macchine

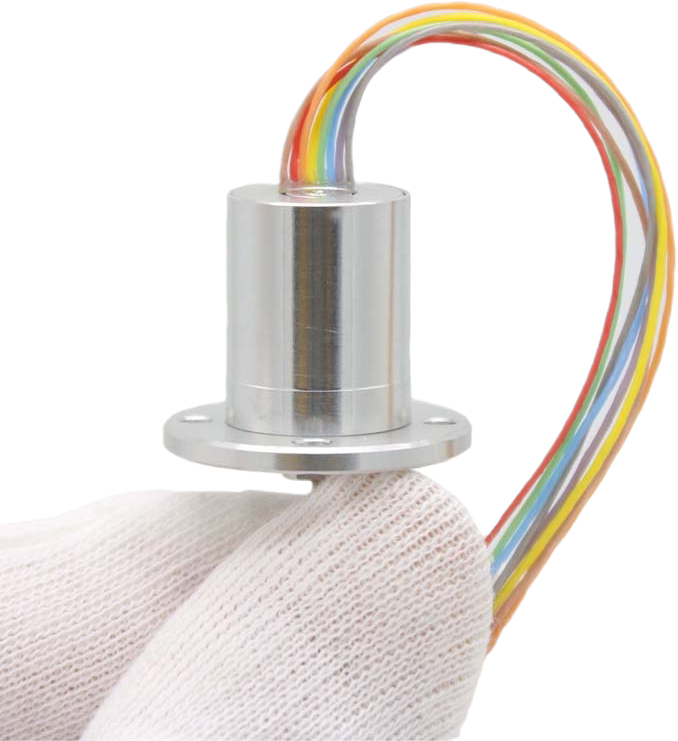

Il SP013008 8-Way Capsule Slip Ring è una soluzione di trasmissione rotativa compatta sviluppata per apparecchiature a rotazione di precisione che richiedono una connettività elettrica stabile.Con contatti oro-oro e tecnologia avanzata di lavorazione dello specchio, l'anello di scivolo garantisce un basso attrito, un basso rumore elettrico e prestazioni durature.
Le sue dimensioni compatte e la sua struttura leggera lo rendono particolarmente adatto per sistemi di carico utile UAV, piattaforme rotanti, robotica intelligente, attrezzature di ispezione automatizzate,e sistemi di tracciamento elettro-otticiL'anello di scivolo supporta la trasmissione simultanea di circuiti di potenza e segnale con una conduttività stabile durante la rotazione continua.
La struttura in lega di alluminio solido migliora la durata e la resistenza ambientale, mentre il sistema di spazzola di precisione prolunga la vita di servizio riducendo l'usura da contatto.
Applicazioni:
- UAV e droni
- Robotica e automazione
- apparecchi fotografici rotanti
- Piattaforme a pan-tilt
- Sistemi elettro-ottici
- Dispositivi di monitoraggio intelligenti
Parametri tecnici
| Specifiche elettriche |
| Ciclo di progettazione |
1 ~ 8 |
| Resistenza dell'isolamento |
250MΩ/250V/DC |
| Tensione/corrente nominale |
80VDC / 1A |
| Resistenza dielettrica |
> 250VAC/50Hz/60s |
| Valore di variazione della resistenza dinamica |
≤ 10 mΩ |
| Specificità meccaniche |
| Velocità nominale |
0-1000 giri al minuto (1000-10000 giri al minuto richiede personalizzazione) |
| La vita lavorativa |
10 milioni di giri al minuto (> 10 milioni di giri al minuto richiede personalizzazione) |
| Temperatura di funzionamento |
-40°C ~ 65°C |
| Umidità di esercizio |
≤ 80% |
| Materiale di contatto |
D'oro-oro |
| Materiale della conchiglia |
Leghe di alluminio |
| Peso |
< 20 g |
| Grado IP |
Protezione IP51 |
Disegno di contorno
Vantaggi tecnici
- Tecnologia di base dell'anello di scivolo - tecnologia di coppia di attrito: tecnologia di contatto con metallo oro, che garantisce una durata di vita ultra lunga
- Processo di fusione integrato: garantisce la concentricità tra la scanalatura dell'anello e il cuscinetto ≤ 0,01 mm
- Tecnologia di elaborazione a specchio: assicura che la liscezza della superficie di contatto degli anelli di scivolo raggiunga Ra0,02 per un contatto più affidabile
- Processo di fabbricazione di componenti di precisione: tolleranza dimensionale < 0,01 mm, spostamento assiale < 0,01 mm per un'elevata precisione e prestazioni stabili
- Tecnologia avanzata di modulazione del filo di spazzola: la progettazione e il processo di debugging del pennello a pressione quasi zero prolunga la vita dell'anello di scivolamento di 1/3
- Capacità ad alta velocità: velocità massima di 8000 giri al minuto (con sistema di raffreddamento)
- Lunga durata: durata massima fino a 100 milioni di giri al minuto
Scenari di applicazione
Questo anello elettrico ad alta velocità è ampiamente utilizzato in applicazioni che richiedono una rotazione continua a 360° con trasmissione simultanea di potenza e segnale, tra cui:
- Apparecchiature di automazione industriale
- Robotica e braccia robotizzate
- Sistemi a gimbal per UAV
- Telecamere di sorveglianza rotanti (camere PTZ)
- Sistemi radar e antenne
- Attrezzature di prova e misura
- Piattaforme rotanti di precisione
- Sistemi di imaging medico
Perché scegliere i nostri anelli
- Produttore esperto con un team di ingegneri professionisti
- Processo di fabbricazione ad alta precisione
- Sistema di controllo della qualità rigoroso
- Disponibili soluzioni ad anello di scivolo personalizzate
- Supporto tecnico rapido e consegna globale
Domande frequenti
A che cosa serve un anello di scivolo?
Un anello di scivolo viene utilizzato per trasmettere potenza, segnali o dati tra parti stazionarie e rotanti in apparecchiature rotanti come robotica, sistemi radar e macchinari di automazione industriale.
Qual è la velocità massima di questo anello di scivolo?
Questo anello di scivolo supporta velocità di rotazione fino a 3000 giri al minuto, rendendolo adatto per applicazioni di rotazione ad alta velocità.
Quali industrie usano gli anelli di scivolo?
Gli anelli a scivolo sono ampiamente utilizzati nell'automazione industriale, nella robotica, nei sistemi UAV, nelle antenne radar, nelle attrezzature mediche e nelle telecamere rotanti.
L'anello può essere personalizzato?
Sì, l'anello di scivolo può essere personalizzato con diversi circuiti, valori di corrente, dimensioni e livelli di protezione a seconda dell'applicazione.
