उच्च-प्रदर्शन आवश्यकताओं के लिए 0-250VDC/2A मिनी स्लिप रिंग के साथ चिकनी डेटा ट्रांसफर

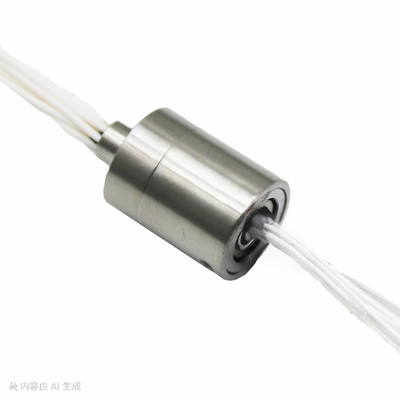

SP012012-012-Aअल्ट्रा कॉम्पैक्ट कंडक्टिव स्लिप रिंग
हमारे SP012012-012-A माइक्रो स्लिप रिंग प्रौद्योगिकी में काटने के किनारे का प्रतिनिधित्व करता है, सबसे अंतरिक्ष-प्रतिबंधित अनुप्रयोगों में उच्च प्रदर्शन संकेत और शक्ति संचरण प्रदान करने के लिए इंजीनियर।
मुख्य लाभ:
✔ अल्ट्रा-मिनीट्यूराइज्ड डिज़ाइन - असाधारण रूप से कॉम्पैक्ट पदचिह्न उन प्रतिष्ठानों के लिए अनुकूलित जहां हर मिलीमीटर मायने रखता है
✔ प्रेसिजन इंजीनियरिंग - उन्नत संपर्क प्रौद्योगिकी न्यूनतम विद्युत शोर के साथ स्थिर संचरण सुनिश्चित करती है
✔ मजबूत निर्माण - उच्च गुणवत्ता वाली सामग्री कठिन परिचालन स्थितियों का सामना करती है
✔ विश्वसनीय प्रदर्शन - निरंतर घूर्णन अनुप्रयोगों में भी लगातार संकेत अखंडता
प्राथमिक अनुप्रयोग:
•इनेर्शियल नेविगेशन सिस्टम (आईएनएस) - सटीक मार्गदर्शन और स्थिरता प्लेटफार्मों के लिए आदर्श
•एयरोस्पेस - मिशन-क्रिटिकल एवियोनिक्स और यूएवी अनुप्रयोग
•रोबोटिक सिस्टम - कॉम्पैक्ट रोबोटिक जोड़ और गिंबल तंत्र
•चिकित्सा उपकरण - लघु सर्जिकल और नैदानिक उपकरण
यह अभिनव स्लिप रिंग समाधान अंतरिक्ष दक्षता को बिना किसी समझौता के प्रदर्शन के साथ जोड़ता है, जिससे यह उन्नत गति प्रणालियों के लिए सही विकल्प बन जाता है जिन्हें विश्वसनीय 360 डिग्री निरंतर घूर्णन की आवश्यकता होती है।
तकनीकी मापदंड
|
विद्युत विनिर्देश |
|
|
डीचिह्नलूप |
12 |
|
इन्सुलेशन प्रतिरोध |
250MΩ/250V/DC |
|
नामित वोल्टेज/वर्तमान |
0-250 वीडीसी/अधिकतम 2 ए |
|
डायलेक्ट्रिक शक्ति |
250VAC/50Hz/60s |
|
गतिशील प्रतिरोध परिवर्तन मूल्य |
≤10mΩ |
|
यांत्रिक विनिर्देश |
|
|
नामित गति |
0-30 आरपीएम |
|
कार्य जीवन |
2मिलियन आरपीएम |
|
परिचालन तापमान |
-40°C ~70°C |
|
ऑपरेटिंग हुमीdयह |
≤80% |
|
संपर्क सामग्री |
स्वर्ण-स्वर्ण |
|
खोल सामग्री |
304 एसस्टेनलेस स्टील |
|
तार की लंबाई |
300 मिमी |
|
बाहरी आयाम |
बाहरी व्यास 12.5mm, लंबाई 15.9mm |
आकार
अनुप्रयोग परिदृश्य
चिकित्सा उपकरण, बुद्धिमान रोबोट, जड़तापूर्ण नेविगेशन प्लेटफार्म और उपकरण, इंजीनियरिंग मशीनरी उपकरण आदि।
हमारे स्लिप रिंग समाधानों के तकनीकी लाभ
1स्वर्ण-से-स्वर्ण संपर्क प्रौद्योगिकी
- बहुमूल्य धातु संपर्क का उपयोग कर कोर घर्षण जोड़ी प्रौद्योगिकी
- अल्ट्रा-लंबी सेवा जीवन के लिए असाधारण पहनने प्रतिरोध प्रदान करता है
2सटीक विनिर्माण उत्कृष्टता
- एकीकृत कास्टिंग रिंग ग्रूव और असर के बीच ≤0.01 मिमी के समकक्षता सुनिश्चित करता है
- इष्टतम संपर्क विश्वसनीयता के लिए दर्पण परिष्करण Ra0.02 सतह चिकनाई प्राप्त करता है
- लगातार उच्च प्रदर्शन के लिए तंग आयामी सहिष्णुता <0.01 मिमी बनाए रखता है
3उन्नत ब्रश प्रणाली
- स्वामित्व वाले शून्य दबाव के निकट ब्रश डिजाइन
- कस्टम मॉड्यूलेशन प्रक्रिया 33% तक परिचालन जीवन का विस्तार करती है
4कॉम्पैक्ट, उच्च घनत्व डिजाइन
- अंतरिक्ष-बचत बहु-लूप विन्यास
- हल्के निर्माण प्रणाली भार को कम करता है
- प्रदर्शन बनाए रखते हुए स्थापना पदचिह्न को कम करता है
5. पर्यावरण संरक्षण
- पूर्ण 304 स्टेनलेस स्टील निर्माण
- प्रदूषकों के खिलाफ बेहतर सीलिंग
- चरम परिस्थितियों में विश्वसनीय संचालन के लिए डिज़ाइन किया गया
प्रदर्शन लाभः
- विस्तारित रखरखाव अंतराल
- बेहतर संकेत अखंडता
- सिस्टम के डाउनटाइम में कमी
- परिचालन दक्षता में सुधार
हमारे स्लिप रिंग्स कठोर अनुप्रयोगों में बेजोड़ विश्वसनीयता प्रदान करने के लिए ठोस सामग्री के साथ सटीक इंजीनियरिंग को जोड़ते हैं।
