Przykłady zastosowania pierścieni ślizgowych w gramofonach testowych w przestrzeni kosmicznej

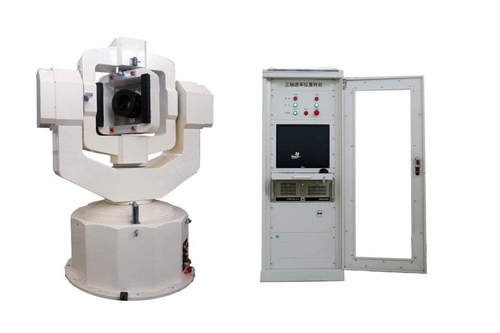

Oś azymutu gramofonu działa z maksymalną prędkością obrotu 100 obr./min., z dokładnością pozycjonowania ±0,001°. Tradycyjna transmisja napędzana kablem miała trzy krytyczne problemy:

1. Zmęczenie mechaniczne: Powtarzające się zginanie przewodów podczas rotacji prowadziło do częstego pękania drutu, wymagającego miesięcznej konserwacji i zwiększającego czas przerwy.
2. Zakłócenia sygnału i utrata: Skręcone kable wytwarzały zakłócenia elektromagnetyczne (EMI), które zakłócały słabe sygnały analogowe z czujników inercyjnych, powodując błędy danych testowych do 5%.
3. Ograniczony zakres obrotu: Kable ograniczały ciągłe obroty o 360°, zmuszając gramofon do przerywania i odwracania kierunku okresowo, co narażało na szwank realistyczność testów symulacji dynamicznej.

Aby sprostać tym wyzwaniom, przedsiębiorstwo zintegrowałospecjalnie zaprojektowany pierścień ślizgowy typu kapsułki(model: SR-CT-12-ETH) opracowany przez profesjonalnego producenta pierścieni ślizgowych.

Pierścień ślizgowy SPR-ing®s integruje 12 kanałów elektrycznych (dla zasilania prądem stałym 24V i sygnałów RS485) i 1 kanał światłowodowy (dla 10Gbps Ethernet), umożliwiając jednoczesne przesyłanie mocy,sygnały sterujące, oraz dużych przepustowości danych w jednej kompaktowej jednostce (średnica: 45 mm, długość: 80 mm), która pasuje bezproblemowo do osi gramofonu.

• Technologia kontaktu złoto-złoto: Pierścień ślizgowy SPR-ing wykorzystuje pozłacane pierścienie mosiężne i szczotki pozłacane, minimalizując opór kontaktowy (≤0,01Ω) i tłumienie sygnału.To zmniejszyło hałas w sygnałach czujników analogowych do mniej niż 1mV, zmniejszając błędy danych testowych do poniżej 0,5%.
• Odrzucony projekt: Niklowana obudowa aluminiowa i wewnętrzne warstwy osłony EMI uniemożliwiały rozmowę między kanałami,zapewnienie stabilnej transmisji sygnałów Ethernet o wysokiej częstotliwości nawet przy maksymalnej prędkości obrotowej.

• Bezobsługowa eksploatacja: Pierścień ślizgowy urządzenia SPR-ing jest wypełniony tłuszczem o wysokiej temperaturze do samo-smarowania, co eliminuje konieczność regularnego smarowania.Jego żywotność przekracza 10 milionów obrotów (odpowiada 5+ lat ciągłej pracy w gramofonie testowej).
• Szeroka zdolność adaptacji do środowiska: Funkcjonuje niezawodnie w temperaturze od -40°C do 85°C i poziomie drgań do 10G, spełniając surowe warunki środowisk testowych w przemyśle lotniczym.

Od czasu włączenia pierścienia ślizgowego gramofon testowy osiągnął znaczące ulepszenia:

1. Nieprzerwana ciągła rotacja: Pierścień ślizgowy umożliwia rotację o 360° przez 24 godziny na dobę bez splątania się kabli, umożliwiając dynamiczne testy symulacyjne, które naśladują rzeczywiste warunki lotu (np.śledzenie anteny satelitarnej podczas manewrów orbitalnych).
2. 10x zmniejszenie czasu bezczynności: Wyeliminowano awarie mechaniczne spowodowane zmęczeniem kabli, co obniża koszty utrzymania o 60% rocznie.
3. Podwyższenie dokładności badania: Wysoka integralność sygnału zapewnia, że testy systemów nawigacji inercyjnych spełniają standardy precyzji wojskowej, wspierając rozwój nowej generacji sprzętu lotniczego.

W wysokiej precyzji systemach obrotowych, takich jak gramofony testowe w przestrzeni lotniczej, pierścienie ślizgowe działają jako krytyczny "centrum neuronowe", które łączy stacjonarne i obracające się komponenty.Rozwiązując ograniczenia związane z kablową transmisją, takie jak zużycie mechaniczne, degradacja sygnału i ograniczone obrotowe pierścienie ślizgowe nie tylko zwiększają niezawodność eksploatacyjną i żywotność, ale także wykorzystują pełny potencjał wydajności urządzeń obrotowych.Do zastosowań wymagających wysokiej dokładności, wysokiej przepustowości i ciągłego obrotu, niestandardowe pierścienie ślizgowe są niezbędnym podstawowym elementem.
