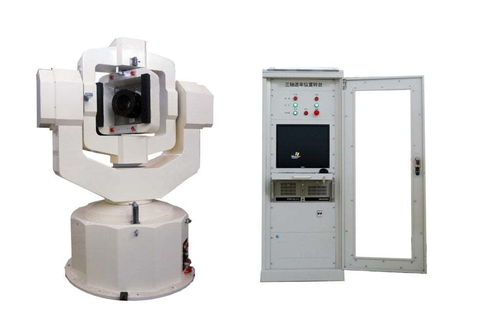

กรณีการประยุกต์ใช้สลิปริงในแท่นทดสอบอากาศยาน

หมุนหมุนของหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุน

1. ความเหนื่อยล้าทางกล: การบิดสายไฟซ้ําๆระหว่างการหมุน ส่งผลให้สายไฟแตกบ่อย ๆ ทําให้ต้องบํารุงรักษารายเดือนและเพิ่มเวลาหยุดทํางาน
2. การขัดขวางสัญญาณและการสูญเสีย: สายเคเบิลที่บิดทําให้เกิดการขัดแย้งทางแม่เหล็กไฟฟ้า (EMI) ที่ทําให้สัญญาณแอนาล็อกที่อ่อนแอจากเซ็นเซอร์ความอ่อนแอถูกขัดขวาง ส่งผลให้มีความผิดพลาดของข้อมูลการทดสอบสูงถึง 5%
3. ระยะการหมุนที่จํากัด: คาเบิ้ลจํากัดการหมุนต่อเนื่อง 360 องศาบังคับให้เครื่องหมุนหยุดและสลับทิศทางเป็นระยะเวลา

เพื่อแก้ไขปัญหาเหล่านี้ บริษัทได้นําแหวนคลื่นแบบแคปซูลที่กําหนดเอง(รุ่น: SR-CT-12-ETH) ที่พัฒนาโดยผู้ผลิตแหวนสลิปมืออาชีพ แหวนสลิปนี้ถูกออกแบบเพื่อตอบสนองความต้องการเฉพาะของเครื่องเล่น

แหวนสลิปของ SPR-ing®s รวม 12 ช่องไฟฟ้า (สําหรับพลังงาน 24V DC และสัญญาณ RS485) และ 1 ช่องไฟฟ้าไฟฟ้าออปติก (สําหรับ Ethernet 10Gbps) ทําให้การส่งพลังงานพร้อมกันสัญญาณควบคุม, และข้อมูลความกว้างของแบนด์เบดสูงทั้งหมดในหน่วยคอมแพคต์เดียว (กว้าง: 45 มม, ความยาว: 80 มม) ที่เข้ากับแกนของเครื่องเล่นได้อย่างต่อเนื่อง

• เทคโนโลยี ติดต่อทองคํา: แหวนเลื่อนของ SPR-ing ใช้แหวนทองแดงทองคําและแปรงทองคํา, ลดความต้านทานการสัมผัส (≤0.01Ω) และการลดสัญญาณให้น้อยที่สุดวิธีการนี้ลดความรุนแรงในสัญญาณเซ็นเซอร์แบบแอนาล็อกลงต่ํากว่า 1mVการลดความผิดพลาดของข้อมูลการทดสอบต่ํากว่า 0.5%
• การ ออกแบบ ที่ ป้องกัน: กล่องอลูมิเนียมเคลือบด้วยนิกเกิล และชั้นป้องกัน EMI ภายในป้องกันการพูดข้ามระหว่างช่องทางรับประกันการส่งสัญญาณ Ethernet ความถี่สูงอย่างมั่นคง แม้จะใช้ความเร็วหมุนสูงสุด.

• การใช้งานที่ไม่ต้องดูแล: แหวนลื่นของ SPR-ing เต็มไปด้วยไขมันอุณหภูมิสูงเพื่อลื่นตัวเองอายุการใช้งานมากกว่า 10 ล้านรอบ (เทียบเท่าการทํางานต่อเนื่อง 5 ปีขึ้นไปในเครื่องหมุนทดสอบ).
• ความสามารถในการปรับตัวต่อสิ่งแวดล้อมได้อย่างกว้างขวาง: ใช้งานได้อย่างน่าเชื่อถือในอุณหภูมิตั้งแต่ -40 °C ถึง 85 °C และระดับการสั่นสะเทือนถึง 10G

ตั้งแต่การบูรณาการวงแหวนสลิป เครื่องเล่นทดสอบได้ประสบความสําเร็จที่น่าทึ่ง

1. การหมุนต่อเนื่องอย่างต่อเนื่อง: แหวนเลื่อนสามารถหมุน 360 องศา 24/7 โดยไม่ต้องยุ่งกับสายเคเบิล ทําให้การทดสอบจําลองแบบไดนามิกที่จําลองสภาพการบินในโลกจริง (เช่นการติดตามแอนเท่นดาวเทียมระหว่างการเคลื่อนไหวทางโคจร).
2. การลดเวลาหยุดทํางาน 10 เท่า: การล้มเหลวทางเครื่องกลจากการเหนื่อยล้าของสายไฟฟ้าถูกกําจัดลดค่าบริการ 60% ต่อปี
3. การเพิ่มความแม่นยําในการทดสอบ: ความสมบูรณ์แบบของสัญญาณที่สูงทําให้การทดสอบระบบการนําทางแบบอัตโนมัติตอบสนองมาตรฐานความละเอียดระดับทหาร

ในระบบหมุนระดับความแม่นยําสูง เช่น เครื่องหมุนทดลองอากาศ, แหวนสลิกเป็น "ศูนย์ประสาท" ที่สําคัญเชื่อมต่อส่วนประกอบที่หยุดและหมุนโดยแก้ไขข้อจํากัดที่เนื้อหามาจากการส่งสัญญาณแบบใช้สายเคเบิล เช่น การสกัดกล, การลดลงของสัญญาณ และวงแหวนเลื่อนที่มีการหมุนจํากัด ไม่เพียงแต่เพิ่มความน่าเชื่อถือในการใช้งานและอายุการใช้งาน แต่ยังปลดปล่อยศักยภาพการทํางานเต็มของอุปกรณ์หมุนสําหรับการใช้งานที่ต้องการความแม่นยําสูง, ความกว้างแบนด์ความกว้างสูง, และหมุนต่อเนื่อง, แหวนเลื่อนที่กําหนดเองเป็นองค์ประกอบหลักที่จําเป็น
