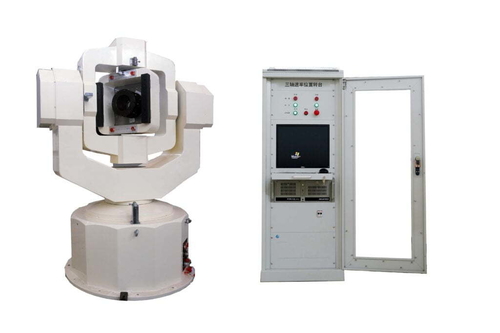

Aplikasi Cincin Slip pada Meja Putar Uji Dirgantara

Sumbu azimut meja putar beroperasi pada kecepatan rotasi maksimum 100 rpm, dengan akurasi penentuan posisi ±0,001°. Transmisi tradisional yang digerakkan kabel menghadapi tiga masalah kritis:

1. Kelelahan Mekanis: Pembengkokan kabel yang berulang selama rotasi menyebabkan seringnya kabel putus, memerlukan perawatan bulanan dan meningkatkan waktu henti.
2. Interferensi & Kehilangan Sinyal: Kabel yang dipilin menghasilkan interferensi elektromagnetik (EMI) yang mengganggu sinyal analog lemah dari sensor inersia, menghasilkan kesalahan data uji hingga 5%.
3. Rentang Rotasi Terbatas: Kabel membatasi rotasi 360° terus-menerus, memaksa meja putar untuk berhenti dan membalikkan arah secara berkala—mengkompromikan realisme uji simulasi dinamis.

Untuk mengatasi tantangan ini, perusahaan mengintegrasikan slip ring tipe kapsul yang disesuaikan (model: SR-CT-12-ETH) yang dikembangkan oleh produsen slip ring profesional. Slip ring ini direkayasa untuk memenuhi persyaratan unik meja putar, dengan fitur-fitur utama berikut:

Slip ring SPR-ing mengintegrasikan 12 saluran listrik (untuk daya DC 24V dan sinyal RS485) dan 1 saluran serat optik (untuk Ethernet 10Gbps), memungkinkan transmisi daya, sinyal kontrol, dan data bandwidth tinggi secara bersamaan—semuanya dalam satu unit ringkas (diameter: 45mm, panjang: 80mm) yang pas dengan mulus ke dalam sumbu meja putar.

• Teknologi Kontak Emas-Emas: Slip ring SPR-ing menggunakan cincin kuningan berlapis emas dan sikat berlapis emas, meminimalkan resistansi kontak (≤0,01Ω) dan atenuasi sinyal. Hal ini mengurangi kebisingan pada sinyal sensor analog menjadi kurang dari 1mV, memotong kesalahan data uji menjadi di bawah 0,5%.
• Desain Berperisai: Rumah aluminium berlapis nikel dan lapisan pelindung EMI internal mencegah percakapan silang antar saluran, memastikan transmisi sinyal Ethernet frekuensi tinggi yang stabil bahkan pada kecepatan rotasi maksimum.

• Operasi Bebas Perawatan: Slip ring SPR-ing diisi dengan gemuk suhu tinggi untuk pelumasan sendiri, menghilangkan kebutuhan untuk pengolesan secara teratur. Masa pakainya melebihi 10 juta rotasi (setara dengan 5+ tahun operasi terus-menerus di meja putar uji).
• Adaptasi Lingkungan yang Luas: Beroperasi secara andal pada suhu mulai dari -40°C hingga 85°C dan tingkat getaran hingga 10G—memenuhi kondisi keras lingkungan uji dirgantara.

Sejak mengintegrasikan slip ring, meja putar uji telah mencapai peningkatan yang luar biasa:

1. Rotasi Kontinu Tanpa Gangguan: Slip ring memungkinkan rotasi 360° 24/7 tanpa kabel kusut, memungkinkan uji simulasi dinamis yang meniru kondisi penerbangan dunia nyata (misalnya, pelacakan antena satelit selama manuver orbital).
2. Pengurangan Waktu Henti 10x Lipat: Kegagalan mekanis akibat kelelahan kabel telah dihilangkan, mengurangi biaya perawatan sebesar 60% setiap tahun.
3. Peningkatan Akurasi Uji: Integritas sinyal tinggi memastikan bahwa uji sistem navigasi inersia memenuhi standar presisi kelas militer, mendukung pengembangan peralatan dirgantara generasi berikutnya oleh perusahaan.

Dalam sistem putar presisi tinggi seperti meja putar uji dirgantara, slip ring bertindak sebagai "hub saraf" kritis yang menghubungkan komponen stasioner dan berputar. Dengan memecahkan keterbatasan inheren dari transmisi yang digerakkan kabel—seperti keausan mekanis, degradasi sinyal, dan rotasi terbatas—slip ring tidak hanya meningkatkan keandalan operasional dan umur panjang tetapi juga membuka potensi kinerja penuh dari peralatan putar. Untuk aplikasi yang membutuhkan akurasi tinggi, bandwidth tinggi, dan rotasi terus-menerus, slip ring yang disesuaikan adalah komponen inti yang sangat diperlukan.
