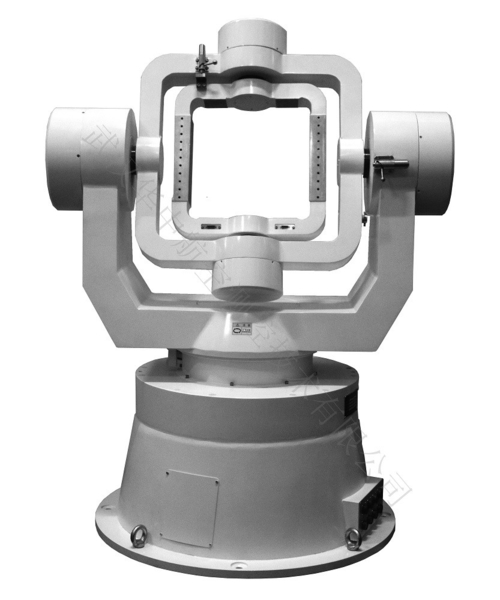

Comme son nom l'indique, la platine de précision est conçue pour effectuer un mouvement de rotation et fournir un couple spécifique pour un positionnement de haute précision. Largement appliquée dans divers domaines, elle joue un rôle essentiel dans la mesure de haute précision, l'inspection et la fabrication optiques, ainsi que dans la technologie de nanofabrication.
En tant qu'équipement de précision dans l'industrie de la surveillance, les platines peuvent être classées selon différents critères :
- Configuration des axes: Platines à axe unique, à deux axes, à trois axes et multi-axes (avec plus de trois axes).
- Types fonctionnels: Platines de positionnement à deux axes, platines de vitesse et platines d'accélération.
- Caractéristiques techniques: Platines sans aimant et platines à température contrôlée.
- Vitesse de rotation: Platines à grande vitesse et platines à très grande vitesse.
- Mode de fonctionnement: Platines manuelles et platines motorisées.
Ce système de classification permet une adaptation précise des capacités de la platine aux exigences spécifiques de l'application, garantissant des performances optimales dans la recherche scientifique, la fabrication industrielle et les scénarios de contrôle qualité.
Les bagues collectrices pour platines, une catégorie d'application émergente des bagues collectrices, peuvent être classées en bagues collectrices pour platines simulées et bagues collectrices pour platines de test en fonction de leurs scénarios d'utilisation. Spécialement conçues pour les applications de platines, ces bagues collectrices conductrices sont principalement utilisées dans des domaines haut de gamme tels que les platines militaires. Par conséquent, des exigences strictes sont imposées en matière de taille des produits, de transmission du signal et de performances. Les fabricants de bagues collectrices doivent non seulement posséder de solides capacités techniques, mais également mettre en œuvre des mesures strictes de contrôle de la qualité et offrir un excellent service après-vente.
Dans diverses applications, les platines ont des exigences variables en matière de courant, de tension, de nombre de canaux, ainsi que de signaux de communication et de contrôle. Fréquemment, dans de nombreuses applications, le transfert simultané de liquides ou de gaz est essentiel pour assurer le bon fonctionnement des composants hydrauliques et pneumatiques sur la table rotative. Pour la plupart des platines, il est nécessaire de transmettre l'alimentation, les signaux de mesure, les informations de contrôle et les données de communication à la platine. De plus, les platines fonctionnent souvent à des vitesses extrêmement élevées, atteignant parfois jusqu'à 20 000 tr/min. Par conséquent, le principal défi consiste à garantir que la bague collectrice peut assurer une transmission de puissance fiable, un transfert de signal stable et une atténuation minimale à de telles vitesses de rotation élevées.
Tirant parti de sa vaste expérience en R&D et en fabrication dans l'industrie des bagues collectrices, intégrant les principes de la mécanique des frottements, de l'électronique, de la science des matériaux et des normes pertinentes, et adoptant des techniques de traitement avancées, SPR-ing Optoelectronics a développé une bague collectrice à grande vitesse. Ce produit innovant fournit une solution efficace pour les équipements de précision à grande vitesse qui nécessitent une transmission de courant faible ou de signal entre la plate-forme rotative et la plate-forme fixe. Il surmonte fondamentalement les limites des bagues collectrices conductrices traditionnelles, telles que la faible vitesse de rotation et la faible résistance à l'usure.
Les bagues collectrices pour platines développées par SPR-ing Optoelectronics ont été testées avec succès sur divers équipements, notamment plusieurs platines de test et platines de test de simulation. Ces bagues collectrices se caractérisent par un faible couple, une fluctuation de résistance minimale, une conception compacte, de multiples canaux, divers types de signaux, une petite taille et des capacités de haute performance. Actuellement, les bagues collectrices de l'entreprise pour platines de précision comprennent principalement les produits représentatifs suivants :
1. Bagues collectrices pour platines à basse vitesse et longue durée de vie :
Les principales caractéristiques techniques sont les suivantes :
1. La bague collectrice adopte la structure métallique en alliage d'aluminium intégrale, la technologie de contact adopte le mode de contact or/or, la bague conductrice adopte le matériau de base en laiton, la surface est galvanisée avec des métaux précieux (or, palladium, alliage de nickel), l'épaisseur n'est pas inférieure à 5 microns, la finition de surface de la bague est Ra0,05, le matériau de la brosse est un alliage de métaux précieux (AuAgCu), la teneur en or est supérieure à 75 %, le fil AFR250 série fil argenté, et la bague collectrice devrait avoir une durée de vie de 10 millions de révolutions.
2. L'humidité est de 80 %, l'isolation bague-boîtier de la bague collectrice est de 500 VDC/300 mégaohms, l'isolation bague-bague est de 500 VDC/300 mégaohms, et le test de tension de tenue est conforme aux exigences de conception : (conception 12-100 V) 500 VAC/60S (conception 220-400 V) 1000 VAC/60S
3. La valeur de fluctuation de la résistance de contact dynamique <0,005 ohms
![dernière affaire concernant [#aname#]](//style.minislipring.com/images/load_icon.gif)
2. Bague collectrice pour platine à grande vitesse : Actuellement, notre société a développé une bague collectrice conductrice à grande vitesse avec une vitesse de 20 000 tr/min, qui peut être utilisée sur une platine à grande vitesse et de haute précision, et les principaux indicateurs techniques sont les suivants :
1. Il y a 20 boucles de conception et 18 boucles qualifiées ≥s
2. Résistance d'isolement : ≥200 MΩ/250 VDC
3. Rigidité diélectrique : 0-500 V/50 HZ/60S
4. Valeur de variation de la résistance de contact dynamique : ≤20 mΩ
5. Courant de boucle : 3 A
6. Couple de frottement : 3,5 N.cm
7. Longueur du fil : 300 ±20 mm
8. Poids : ≤400 g
9. Température de fonctionnement : -40 °C~+50 °C
