2 میلیون دور در دقیقه عمر کاری حلقه لغزنده حلقه لغزنده چند کاناله برای دستگاه پزشکی

2 میلیون دور در دقیقه عمر کاری اسلیپ رینگ چند کاناله برای دستگاه پزشکی

پارامترهای فنی

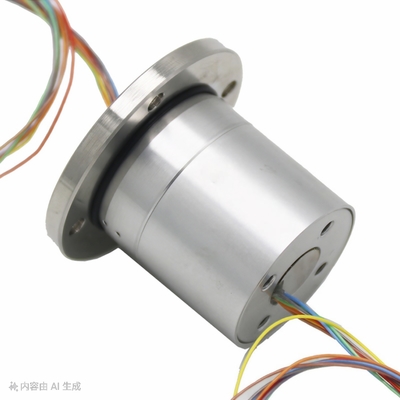

اسلیپ رینگ رسانای فوق فشرده

SP012012-012-A ما نشان دهنده پیشرفته ترین فناوری اسلیپ رینگ های کوچک است که برای ارائه انتقال سیگنال و توان بالا در محدودترین فضاهای کاربردی طراحی شده است.   مزایای کلیدی:

✔ طراحی فوق العاده مینیاتوری - ردپای استثنایی فشرده که برای نصب در جایی که هر میلی متر مهم است بهینه شده است

✔ مهندسی دقیق - فناوری تماس پیشرفته انتقال پایدار را با حداقل نویز الکتریکی تضمین می کند

✔ ساختار محکم - مواد با درجه بالا در برابر شرایط عملیاتی سخت مقاومت می کنند

✔ عملکرد قابل اعتماد - یکپارچگی سیگنال ثابت حتی در کاربردهای چرخش مداوم

کاربرد اصلی:

•سیستم های ناوبری اینرسی (INS) - ایده آل برای پلتفرم های هدایت و تثبیت دقیق

•هوافضا - اویونیک های حیاتی و کاربردهای پهپاد

•سیستم های رباتیک - مفاصل رباتیک فشرده و مکانیزم های گیمبال

•تجهیزات پزشکی - دستگاه های جراحی و تشخیصی مینیاتوری

این راه حل اسلیپ رینگ نوآورانه، راندمان فضا را با عملکرد بی نظیر ترکیب می کند و آن را به انتخاب عالی برای سیستم های حرکتی پیشرفته تبدیل می کند که به چرخش مداوم 360 درجه قابل اعتماد نیاز دارند.

سناریوهای کاربردی

دستگاه های پزشکی، ربات های هوشمند، پلتفرم ها و تجهیزات ناوبری اینرسی، تجهیزات ماشین آلات مهندسی و غیره.

مزایای فنی راه حل های اسلیپ رینگ ما

1. فناوری تماس طلا به طلا

- فناوری جفت اصطکاک هسته ای با استفاده از تماس های فلزات گرانبها

- مقاومت در برابر سایش استثنایی را برای عمر طولانی فوق العاده ارائه می دهد

2. برتری تولید دقیق

- ریخته گری یکپارچه، هم محوری ≤0.01 میلی متر بین شیار حلقه و بلبرینگ را تضمین می کند

- پرداخت آینه ای، صافی سطح Ra0.02 را برای قابلیت اطمینان تماس بهینه به دست می آورد

- تلرانس های ابعادی دقیقی را حفظ می کند

<0.01 میلی متر برای عملکرد مداوم بالا

3. سیستم برس پیشرفته- طراحی برس با فشار نزدیک به صفر اختصاصی

- فرآیند تعدیل سفارشی عمر عملیاتی را 33% افزایش می دهد

4. طراحی فشرده و با چگالی بالا

- پیکربندی چند حلقه ای صرفه جویی در فضا

- ساخت سبک وزن، بار سیستم را به حداقل می رساند

- ردپای نصب را در عین حفظ عملکرد کاهش می دهد

5. حفاظت محیطی مقاوم

- ساختار فولاد ضد زنگ 304 کامل

- آب بندی عالی در برابر آلاینده ها

- مهندسی شده برای عملکرد قابل اعتماد در شرایط سخت

مزایای عملکرد:

- فواصل نگهداری طولانی

- یکپارچگی سیگنال بهبود یافته

- کاهش زمان خرابی سیستم

- بهبود راندمان عملیاتی

اسلیپ رینگ های ما مهندسی دقیق را با مواد محکم ترکیب می کنند تا قابلیت اطمینان بی نظیری را در کاربردهای سخت ارائه دهند.

درباره شرکت تولید اسلیپ رینگ ما

راه حل های نوآورانه برای اتصال چرخشی

به عنوان یک تولید کننده پیشرو اسلیپ رینگ های با کارایی بالا، ما در طراحی و تولید اتصالات چرخشی الکتریکی قابل اعتماد برای صنایعی از هوافضا و دفاع گرفته تا رباتیک، تجهیزات پزشکی و انرژی های تجدیدپذیر تخصص داریم. با سالها تخصص در فناوری اسلیپ رینگ های رسانا، ما راه حل های مهندسی دقیقی را ارائه می دهیم که انتقال یکپارچه برق و سیگنال را در سیستم های چرخشی تضمین می کند.

خط تولید پیشرفته

کارخانه تولیدی ما مجهز به ماشین آلات پیشرفته و فرآیندهای خودکار برای اطمینان از کیفیت و راندمان ثابت است:

1. ماشینکاری دقیق CNC – تراش ها و ماشین های فرز CNC با دقت بالا، محفظه های اسلیپ رینگ را با تلرانس هایی به باریکی ±0.005 میلی متر می سازند.

2. مونتاژ تماس طلا-طلا – ایستگاه های مونتاژ خودکار، تماس های فلزات گرانبها را برای مقاومت فوق العاده کم و طول عمر بیشتر نصب می کنند.

3. ادغام مدار چند لایه – ماشین های سیم پیچ پیشرفته، تراز دقیق مدارها را در اسلیپ رینگ های فشرده تضمین می کنند.

4. سلول های تولید مدولار – تولید انعطاف پذیر امکان تولید انبوه و سفارشات سفارشی با حجم کم را فراهم می کند.

آزمایش دقیق و تضمین کیفیت

هر اسلیپ رینگ تحت پروتکل های آزمایش دقیق قرار می گیرد تا قابلیت اطمینان را تضمین کند:

خط آزمایش الکتریکی

- تست مقاومت تماس – تغییر مقاومت دینامیکی ≤10mΩ را تضمین می کند.

- تست عایق و استقامت دی الکتریک – مقاومت عایق (≥100MΩ) را تأیید می کند و در برابر تست های شکست ولتاژ بالا مقاومت می کند.

- بررسی یکپارچگی سیگنال – تست فرکانس بالا برای نویز کم و انتقال داده پایدار.

آزمایش مکانیکی و محیطی

- تست استقامت چرخش – 2+ میلیون چرخش را برای تأیید دوام طولانی مدت شبیه سازی می کند.

- مقاومت در برابر لرزش و ضربه – عملکرد را تحت شرایط MIL-STD-810G تأیید می کند.

- چرخه دما – بی عیب و نقص از -40 درجه سانتیگراد تا +85 درجه سانتیگراد با تست شوک حرارتی کار می کند.

فرآیند کنترل کیفیت جامع

سیستم مدیریت کیفیت دارای گواهی ISO 9001 ما تضمین می کند که هر محصول بالاترین استانداردها را دارد:

1. بازرسی مواد ورودی – مواد خام (فولاد ضد زنگ، آلیاژهای طلا) برای انطباق تأیید می شوند.

2. بررسی های در فرآیند – بازرسی نوری خودکار (AOI) ابعاد بحرانی را در طول مونتاژ نظارت می کند.

3. حسابرسی محصول نهایی – تست عملکرد 100% قبل از حمل و نقل.

4. قابلیت ردیابی – شماره سریال های لیزری برای ردیابی کامل تاریخچه تولید.
